圧着ペンチ・PA-20/PA-21を使用して、失敗なくコネクタの端子に撚り線を圧着する方法

エンジニア社のPA-20/PA-21 圧着ペンチを使用して、XHコネクターの端子(コンタクトピン)に、撚り線(ワイヤー、コード)を、失敗なく圧着固定する方法です。特に、撚り線の被覆部の圧着方法のコツを紹介します。

経緯
端子に撚り線を圧着するには、1.芯線部の圧着、2.被覆部の圧着の2工程が必要となるが、被覆部の圧着で失敗が続発する。

1.芯線部の圧着
圧着ペンチ・PA-20/PA-21に付属する取扱説明書で工程が詳細に説明されており、その通り行えばできる。

2.被覆部の圧着
取扱説明書には、「上記と同じように行う」としか記述がなく、結局、自己流で始めるのだが失敗の連続となる。

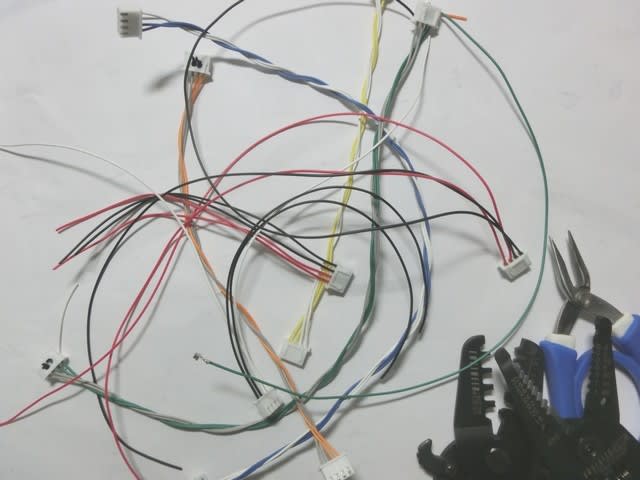

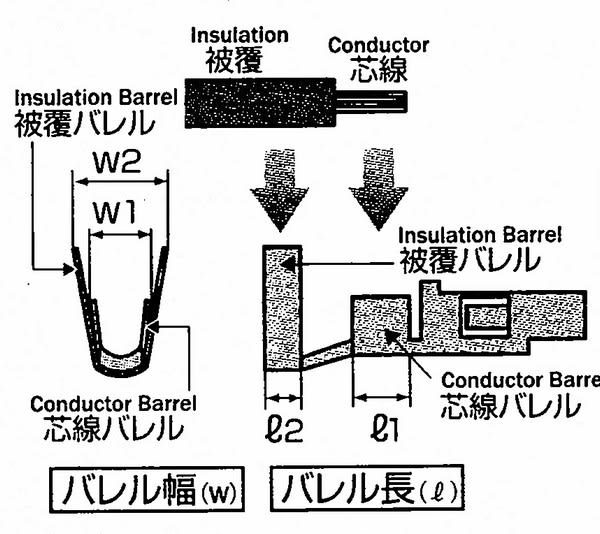

ENGINEER社のPA-20/PA-21は、被覆バレル(下図参照)を丸く巻き込みながら、撚り線の被覆部を圧着するのだが、ちょっとでも端子の位置が斜めに傾くと、左右のバレルを均等に巻き込めなくなる。



端子が斜めに傾いて失敗するならば、端子を固定すれば良いと考え、以下の方法を思いついた。

失敗しない、被覆部の圧着の方法
1.撚り線の芯線部が固定された端子の先端を親指-人差し指でつまんで、圧着ペンチの溝(ダイス)に端子の被覆バレルを挿入する。
2.バレルを観察し、バレルが水平に圧着ペンチの溝からずれないように、つまんだ指で端子を固定しながら圧着する。

芯線の圧着では撚り線を持って最良の位置に固定したが、被覆部の圧着では端子を持って最良の位置に固定する。
